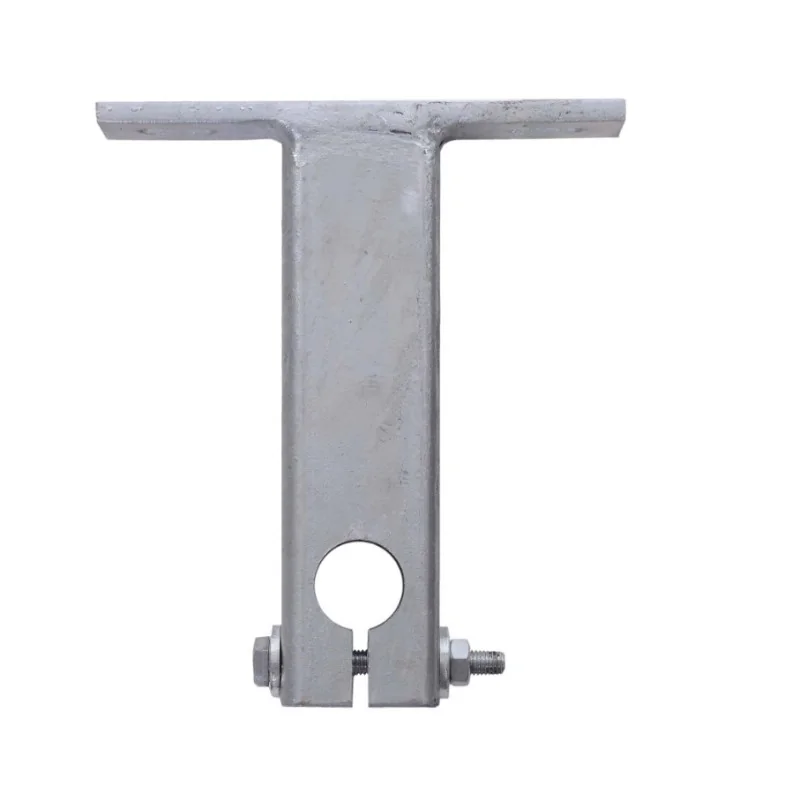

Consolă Talpă Orizontală 150mm | Catarg Simplu Φ33,7mm | Sistem Paratrăsnet
![Consola Talpa Orizontala 150mm Catarg Simplu Phi33.7mm Paratrasnet [1]](https://gomagcdn.ro/domains2/sonitech.ro/files/product/original/consola-talpa-orizontala-150mm-catarg-simplu-33-7mm-sistem-paratrasnet-725101.webp "Consola Talpa Orizontala 150mm Catarg Simplu Phi33.7mm Paratrasnet [1]")
Consolă cu talpă orizontală 150mm pentru catarg simplu Φ33,7mm — sistem paratrăsnet PDA Integrat Electric. Oțel galvanizat, rezistență la coroziune. Montaj pe suprafețe orizontale: plăci de beton, grinzi, terase. Compatibilă cu catargele simple și vârf Φ33,7mm (101C, 102C, 103C, 109C–112C). Fabricat în România.
Descarca Fisa Tehnica Sistem Paratrăsnet PDA- Descriere
- Caracteristici
- Review-uri (0)
- FAQ
Consolă cu talpă orizontală 150mm Φ33,7mm — Prindere catarg paratrăsnet pe suprafețe orizontale
Consola cu talpă orizontală 150mm este piesa de legătură dintre catargul de paratrăsnet și suprafața orizontală pe care se montează — placă de beton, grindă, coronament zid, pervaz sau orice suprafață plată orizontală. Lungimea de 150mm a brațului consolei asigură distanța necesară față de suprafața de prindere, permițând trecerea conductorului de coborâre pe lângă catarg fără obstrucții.
Specificații tehnice
| Model / Cod | 2011SO |
| Tip talpă | Orizontală |
| Lungime braț consolă | 150mm |
| Diametru catarg compatibil | Φ33,7mm |
| Material | Oțel galvanizat |
| Suprafață montaj | Orizontală (plăci beton, grinzi, coronamente, terase) |
| Catarge compatibile | 101C, 102C, 103C, 109C, 110C, 111C, 112C |
| Fabricație | România |
Când alegi talpa orizontală vs. verticală
| Consolă | Suprafață de montaj | Exemple tipice |
|---|---|---|
| Talpă orizontală 150mm (2011SO) | Suprafețe orizontale | Placă beton terasa, coronament zid, grindă orizontală, pervaz |
| Talpă verticală 150mm (2021SV) | Suprafețe verticale | Perete beton, cărămidă, stâlp, fațadă |
| Talpă orizontală 250mm (2032SO) | Suprafețe orizontale | Catarg baza Φ48,3mm (108C) |
| Talpă verticală 250mm (2042SV) | Suprafețe verticale | Catarg baza Φ48,3mm (108C) |
Câte console sunt necesare per catarg?
- Catarg 2m (101C) — minimum 2 console: la 0,5m și la 1,5m înălțime
- Catarg 3m (102C) — minimum 2 console: la 0,5m și la 2m înălțime; recomandat 3 bucăți
- Catarg imbucabil 4m (103C) — minimum 3 console: la 0,5m, 2m și 3,5m înălțime
- Catarg vârf (109C–112C) — consolele se montează pe catargul baza 108C, nu pe vârf
Accesorii compatibile din același sistem
Consola 2011SO face parte din sistemul complet de paratrăsnet PDA Integrat Electric — compatibilă cu toate catargele simple și vârf Φ33,7mm, adaptorul 001A, piesele de centrare 0021A și piesa de ancorare 003A. Toate accesoriile sunt disponibile pe sonitech.ro. Pentru dimensionarea corectă a instalației contactează-ne la 0747 948 720 sau comenzi@sonitech.ro.
Întrebări frecvente
Consola include șuruburile de prindere în suprafață?
Consola include elementele de fixare pe catarg. Șuruburile de ancorare în suprafața de montaj (dibluri, ancore, șuruburi inox) se aleg în funcție de materialul suprafeței și se procură separat.
Este compatibilă și cu catargul baza Φ48,3mm (108C)?
Nu — consola 2011SO este dimensionată exclusiv pentru catargele Φ33,7mm. Pentru catargul baza Φ48,3mm (108C) se folosesc consolele 2032SO (talpă orizontală) sau 2042SV (talpă verticală), ambele cu braț de 250mm.
Ce SPD este obligatoriu în instalație?
Orice instalație cu PDA necesită SPD Tip 1 sau Tip 1+2 în tabloul electric principal. Gama completă SPD disponibilă pe sonitech.ro.
Tip Talpă: Orizontală
Lungime Braț: 150mm
Diametru Catarg: Φ33,7mm
Material: Oțel galvanizat
Suprafață Montaj: Orizontală
Alegere corectă:
Talpa orizontală se folosește pe suprafețe orizontale: plăci beton, grinzi, coronamente zid, pervazuri. Pentru suprafețe verticale (pereți, stâlpi) se folosește consola 2021SV. Pentru catargul baza Φ48,3mm (108C) se folosesc consolele 2032SO sau 2042SV cu braț 250mm.
Câte bucăți:
Catarg 2m: minimum 2 buc. Catarg 3m: minimum 2 buc, recomandat 3. Catarg imbucabil 4m: minimum 3 buc. Toate consolele se montează pe catargul simplu sau baza — nu pe secțiunea vârf.
SPD obligatoriu:
Orice instalație cu PDA necesită SPD Tip 1 sau Tip 1+2 în tabloul electric principal. Gama completă SPD disponibilă pe sonitech.ro.
