Adaptor cu Două Coborâri | Sistem Paratrăsnet PDA | Inox AISI-316L

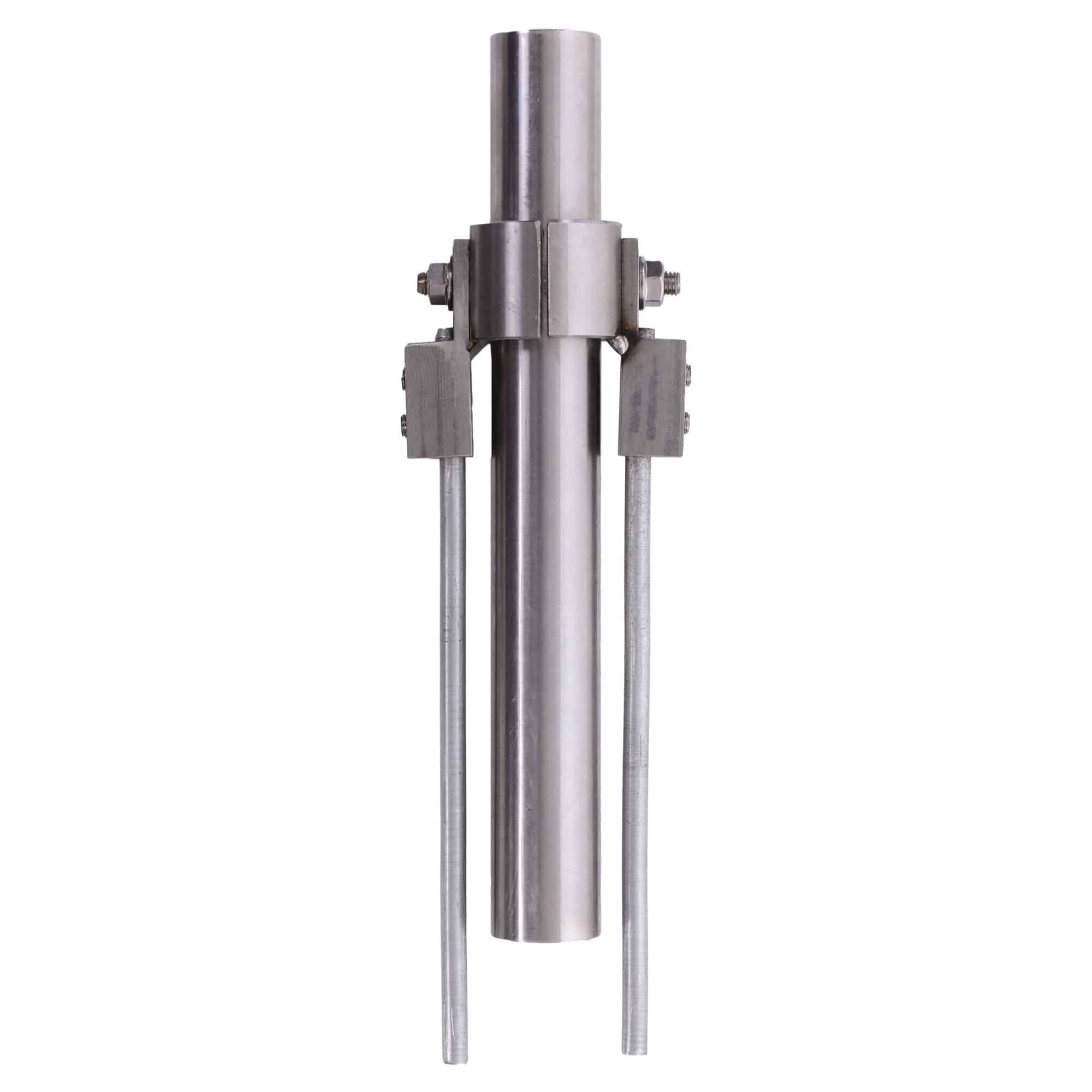

![Adaptor Doua Coborari Paratrasnet PDA Inox AISI-316L Phi33.7mm [1]](https://gomagcdn.ro/domains2/sonitech.ro/files/product/original/adaptor-cu-doua-coborari-sistem-paratrasnet-pda-inox-aisi-316l-267733.jpg "Adaptor Doua Coborari Paratrasnet PDA Inox AISI-316L Phi33.7mm [1]")
Adaptor cu două coborâri din oțel inoxidabil AISI-316L pentru sistem paratrăsnet PDA — Integrat Electric. Piesa obligatorie pentru montarea PDA pe catarg Φ33,7mm. Asigură legătura electrică și mecanică între corpul PDA și cei doi conductori de coborâre spre priza de pământ. Compatibil cu toate modelele PDA Integrat Electric (015IE–060IE). Fabricat în România.
Descarca Fisa Tehnica Sistem Paratrăsnet PDA- Descriere
- Caracteristici
- Review-uri (0)
- FAQ
Adaptor cu Două Coborâri Φ33,7mm — Piesa obligatorie de legătură între PDA și conductori de coborâre
Adaptorul cu două coborâri este singura piesă fără de care un paratrăsnet PDA nu poate fi montat pe catarg. Se fixează în vârful catargului Φ33,7mm și primește corpul PDA în partea superioară, oferind în același timp două ieșiri laterale simetrice pentru cei doi conductori de coborâre (FY 50mm²) care duc energia trăsnetului spre priza de pământ. Cele două coborâri simetrice asigură distribuția echilibrată a curentului de trăsnet și sunt cerință obligatorie conform NF C 17-102:2011.
Specificații tehnice
| Model / Cod | 001A |
| Tip | Adaptor cu două coborâri |
| Material | Oțel inoxidabil AISI-316L |
| Diametru catarg compatibil | Φ33,7mm |
| Nr. coborâri | 2 (simetrice) |
| Conductor coborâre compatibil | FY 50mm² |
| PDA compatibile | 015IE, 030IE, 045IE, 060IE |
| Standard | NF C 17-102:2011 |
| Fabricație | România |
Rolul adaptorului în sistemul complet PDA
| Componentă | Rol |
|---|---|
| PDA (015IE–060IE) | Captează trăsnetul |
| Adaptor 001A | Leagă PDA de catarg și de cei doi conductori de coborâre |
| Catarg inox | Susține PDA la înălțimea necesară |
| Conductori FY 50mm² (×2) | Transportă curentul spre priză de pământ |
| Priză de pământ (≤1Ω) | Disipă energia trăsnetului în sol |
De ce două coborâri și nu una?
Normativul NF C 17-102:2011 impune două conductori de coborâre independenți pentru instalațiile PDA. Motivele sunt duble — în primul rând distribuția echilibrată a curentului de trăsnet reduce intensitatea pe fiecare conductor la jumătate, prelungind durata de viață a instalației. În al doilea rând, redundanța asigură funcționarea instalației chiar dacă unul dintre conductori este deteriorat sau accidental deconectat.
Accesorii necesare împreună cu adaptorul 001A
- PDA — 015IE, 030IE, 045IE sau 060IE în funcție de raza de protecție necesară
- Catarg inox Φ33,7mm — 101C, 102C, 103C sau sistem 108C+109C–112C
- Piese de centrare 0021A — ghidează conductorii de coborâre pe catarg
- Piesa de ancorare 003A — fixează conductorii la baza catargului
- Conductor FY 50mm² — câte un conductor per coborâre (2 conductori total)
Întrebări frecvente
Este obligatoriu adaptorul 001A sau se poate monta PDA direct pe catarg?
Este obligatoriu — PDA-ul nu se poate monta direct pe catarg fără adaptor. Adaptorul asigură fixarea mecanică corectă a PDA în vârful catargului și cele două ieșiri standardizate pentru conductori de coborâre cerute de NF C 17-102:2011.
Este compatibil cu catargul baza Φ48,3mm (108C)?
Nu — adaptorul 001A este dimensionat pentru catargele Φ33,7mm. PDA-ul se montează întotdeauna pe catargul vârf Φ33,7mm (109C–112C), nu direct pe catargul baza Φ48,3mm.
Ce SPD este obligatoriu în instalație?
Orice instalație cu PDA necesită SPD Tip 1 sau Tip 1+2 în tabloul electric principal. Gama completă SPD disponibilă pe sonitech.ro.
Tip Piesă: Adaptor coborâre
Nr. Coborâri: 2
Diametru Compatibil: Φ33,7mm
Material: Inox AISI-316L
Standard: NF C 17-102:2011
De ce este obligatoriu:
PDA-ul nu se poate monta pe catarg fără adaptorul 001A. Asigură fixarea mecanică a PDA și cele două ieșiri simetrice pentru conductori de coborâre — cerință obligatorie NF C 17-102:2011. Două coborâri = distribuție echilibrată curent + redundanță instalație.
Compatibilitate:
Compatibil exclusiv cu catargele Φ33,7mm (101C, 102C, 103C, 109C-112C) și toate modelele PDA Integrat Electric (015IE-060IE). PDA-ul se montează întotdeauna pe catargul vârf Φ33,7mm — nu pe catargul baza Φ48,3mm.
SPD obligatoriu:
Orice instalație cu PDA necesită SPD Tip 1 sau Tip 1+2 în tabloul electric principal. Gama completă SPD disponibilă pe sonitech.ro.
