Piesă de Ancorare | Sistem Paratrăsnet PDA | Inox

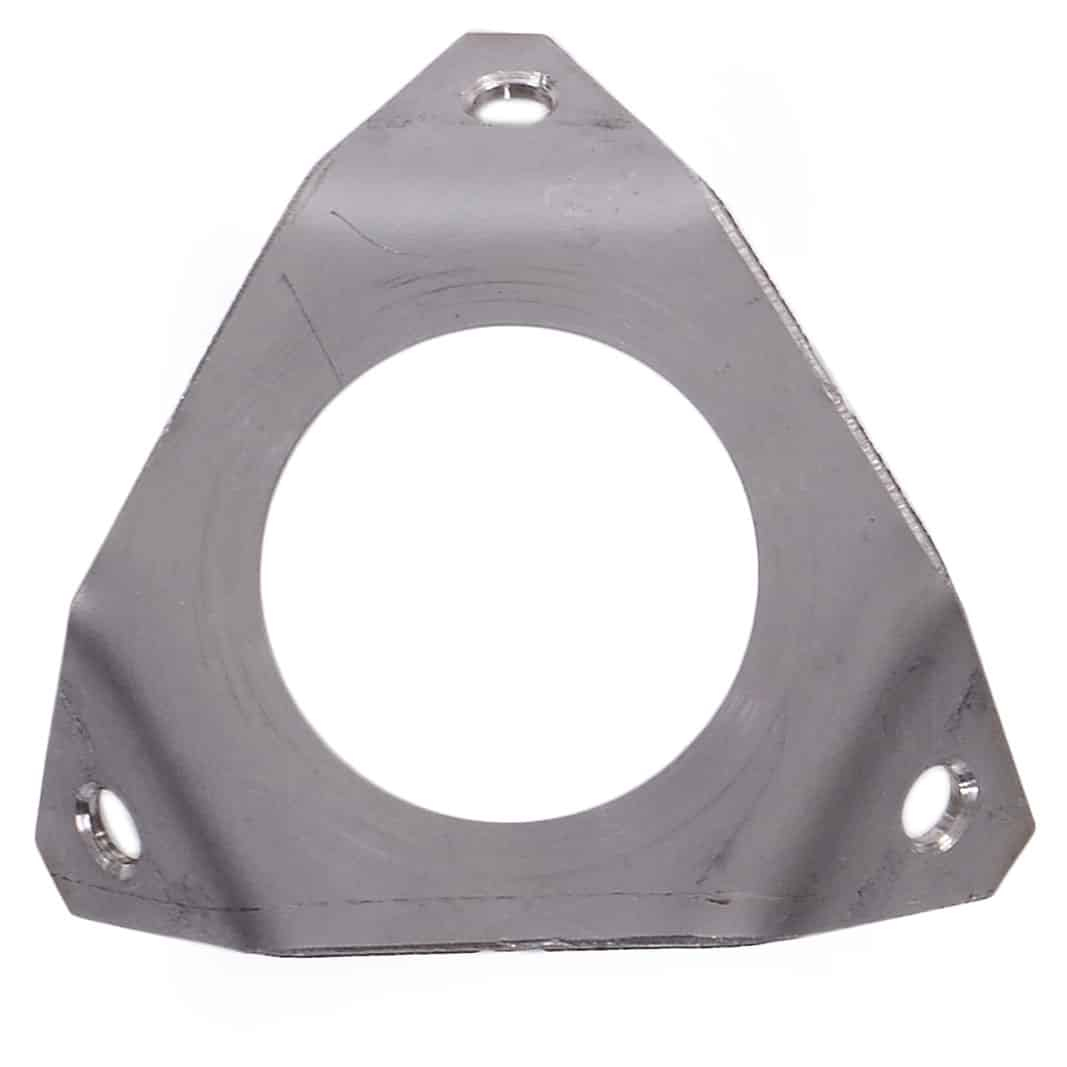

![Piesa Ancorare Conductor Coborare Paratrasnet PDA Inox Universal [1]](https://gomagcdn.ro/domains2/sonitech.ro/files/product/original/piesa-de-ancorare-sistem-paratrasnet-pda-inox-628000.jpg "Piesa Ancorare Conductor Coborare Paratrasnet PDA Inox Universal [1]")
Piesă de ancorare din inox pentru fixarea conductorului de coborâre la baza catargului de paratrăsnet PDA — Integrat Electric. O bucată necesară per catarg. Compatibilă cu catargele Φ33,7mm și Φ48,3mm. Asigură contact mecanic și electric sigur între conductorul FY 50mm² și borna de legătură spre priza de pământ. Fabricat în România.
Descarca Fisa Tehnica Sistem Paratrăsnet PDA- Descriere
- Caracteristici
- Review-uri (0)
- FAQ
Piesă de Ancorare — Fixarea definitivă a conductorului de coborâre la baza catargului paratrăsnet
Piesa de ancorare 003A este punctul de fixare final al conductorului de coborâre la baza catargului — locul unde conductorul FY 50mm² părăsește catargul și se îndreaptă spre priza de pământ. Fără piesa de ancorare, conductorul ar rămâne nefixat la baza catargului, cu risc de deconectare mecanică în timp sau la impact. Este ultima piesă din lanțul de ghidare al conductorului: adaptor 001A (sus) → piese de centrare 0021A/0022A (pe lungimea catargului) → piesă de ancorare 003A (jos).
Specificații tehnice
| Model / Cod | 003A |
| Tip | Piesă de ancorare conductor coborâre |
| Material | Inox |
| Diametru catarg compatibil | Φ33,7mm și Φ48,3mm (universal) |
| Conductor compatibil | FY 50mm² |
| Nr. bucăți necesare | 1 per catarg |
| Catarge compatibile | 101C, 102C, 103C, 108C, 109C–112C |
| Fabricație | România |
Poziția piesei de ancorare în sistemul complet
| Poziție | Piesă | Rol |
|---|---|---|
| Vârful catargului | Adaptor 001A | Primește PDA, oferă 2 ieșiri pentru conductori |
| Pe lungimea catargului | Piese centrare 0021A / 0022A | Ghidează conductorul pe catarg |
| Baza catargului | Piesă ancorare 003A | Fixează definitiv conductorul la baza catargului |
| Spre priză pământ | Conductor FY 50mm² | Transportă curentul spre priză |
De ce ancorarea la baza catargului este critică
- Menținerea continuității electrice — un conductor neancorat poate crea un contact intermitent la baza catargului, reducând eficiența evacuării curentului de trăsnet spre priză
- Prevenirea deteriorării mecanice — conductorul FY 50mm² este rigid și greu; neancorat la bază trage în jos și poate deforma sau slăbi piesele de centrare de pe catarg
- Conformitate NF C 17-102:2011 — fixarea conductorului pe toată lungimea catargului, inclusiv la bază, este cerință explicită a normativului
Accesorii compatibile din același sistem
Piesa de ancorare 003A face parte din sistemul complet de paratrăsnet PDA Integrat Electric — se folosește întotdeauna împreună cu piesele de centrare 0021A sau 0022A și adaptorul 001A. O bucată per catarg, indiferent de lungimea sau diametrul catargului. Toate accesoriile disponibile pe sonitech.ro. Pentru dimensionarea corectă contactează-ne la 0747 948 720 sau comenzi@sonitech.ro.
Întrebări frecvente
Este necesară câte o piesă de ancorare pentru fiecare conductor de coborâre?
Nu — o singură piesă de ancorare per catarg fixează ambii conductori de coborâre simultan la baza catargului, indiferent că sunt 2 conductori (câte unul pe fiecare coborâre a adaptorului 001A).
Este compatibilă cu ambele diametre de catarg?
Da — piesa 003A este universală, compatibilă atât cu catargele Φ33,7mm cât și cu catargul baza Φ48,3mm (108C). Este singura piesă din gama de accesorii care funcționează pe ambele diametre fără variantă separată.
Ce SPD este obligatoriu în instalație?
Orice instalație cu PDA necesită SPD Tip 1 sau Tip 1+2 în tabloul electric principal. Gama completă SPD disponibilă pe sonitech.ro.
Tip Piesă: Ancorare conductor
Diametru Compatibil: Universal (Φ33,7mm + Φ48,3mm)
Conductor Compatibil: FY 50mm²
Nr. Bucăți Necesare: 1 per catarg
Material: Inox
Rol în sistem:
Fixează definitiv conductorul de coborâre la baza catargului — ultima piesă din lanțul: adaptor 001A (sus) → piese centrare 0021A/0022A (pe catarg) → ancorare 003A (baza). O singură piesă fixează ambii conductori simultan. Cerință NF C 17-102:2011.
Compatibilitate:
Universală — singura piesă din gamă compatibilă cu ambele diametre: Φ33,7mm (101C-103C, 109C-112C) și Φ48,3mm (108C). O bucată per catarg indiferent de lungime sau diametru.
SPD obligatoriu:
Orice instalație cu PDA necesită SPD Tip 1 sau Tip 1+2 în tabloul electric principal. Gama completă SPD disponibilă pe sonitech.ro.
